MIPS汇编语言学习

Posted on | In | |
Words count in article: 2.6k | Reading time ≈ 13

数据类型和方法：

  • 数据类型：字节，byte占用8bit，halfword占用2byte=16bit，word占用4byte=32bit

  • 一个字符需要一个Byte的空间

  • 一个整数需要1个Word（4Byte）的空间

  • MIPS结构的每条指令长度都是32bit

寄存器：

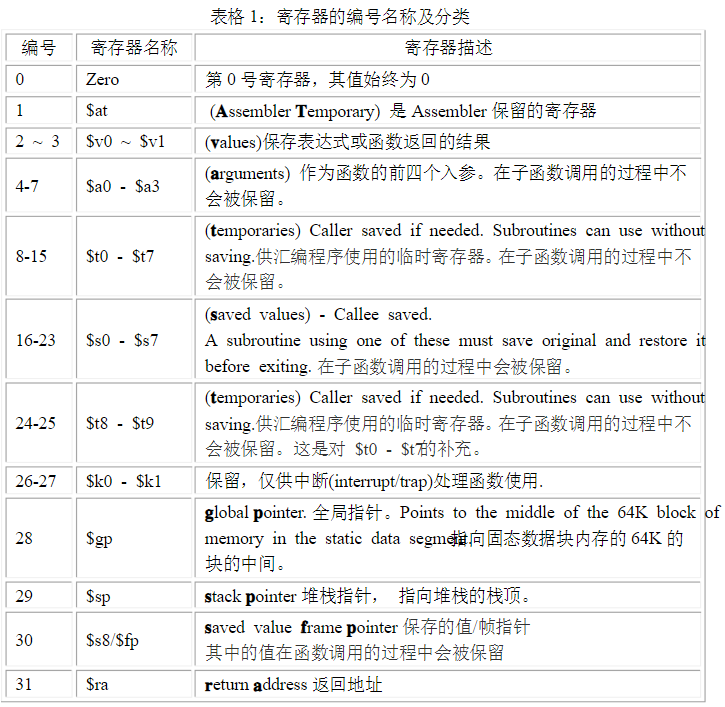

  • 有32个通用寄存器，用编号$0到$31来表示，也可以用寄存器名字来表示，例如$sp,$t1,$ra
  • 有两个特殊的寄存器Lo、Hi，用来保存乘法/除法的运算结果，这两寄存器不能直接寻址，只能用特殊的置零：mfhi和mflo来aceess其中的内容（mfhi = move from Hi, mflo = more from Lo）
  • 堆栈的增长方向是：从内存的高地址方向，向低地址方向。

1

汇编程序结构框架

数据声明：

以.data 开始，声明了在代码中使用的变量的名字。同时，也在主存RAM中创建了对应的空间。

程序代码：

以.text 开始，这部分包含了由指令构成的程序功能代码。代码以main: 函数开始。main的结束点应该调用exit system call

程序的注释：

使用#符号进行注释，每行以#引导的部分都会被视作注释

一个MIPS汇编程序框架：

1
2
3
4
5
6
7
8
9
10
11
# Comment giving name of program and description of function
# Template.s
# Bare-bones outline of MIPS assembly language program
.data           # variable declarations follow this line
                # ...

.text           # instructions follow this line
main:           # indicates start of code(first instruction to execute)
                # ...

# End of program, leave a blank line afterwards to make SPIM happy

编写MIPS汇编程序：

Content：

  • Part1： 数据的声明

  • Part2： 数据的装载和保存（Load/Store指令）

  • Part3： 寻址

  • Part4： 算数运算指令： Arithmetic Instructions

  • Part5： 程序控制指令： Control Instructions

  • Part6： 系统调用和I/O操作（SPIM仿真）

Part1： 数据的声明

格式：

1
name:       storage_type    value(s)

创建一个以name为变量名称，values通常为初始值，storage_type代表存储类型。

注意：变量名后要跟一个冒号

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# example

var1:   .word   3  # create a single integer:
                   # variable with initial value 3

array1: .byte   'a','b' # create a 2-element character
                        # array with elements initialized:
                        # to a and b

array2: .space  40  # allocate 40 consecutive bytes,
                    # with storage uninitialized
                    # could be used as a 40-element
                    # character array, or a
                    # 10-element integer array;
                    # a comment should indicate it.

string1 .asciiz "Print this.\n" # declare a string

Part2: 数据的装载和保存（Load/Store指令）

  • 主存RAM的存取access只能用load/store指令来完成。
  • 所有其他的指令都使用的是存储器作为操作数。
  1. load指令：
1
2
3
4
5
6
7
8
9
10
11
lw          register_destination, RAM_source
                    # copy word (4 bytes) at source_RAM location to destination register
                    # load word -> lw

lb          register_destination, RAM_source
                    # copy byte at source RAM location to low-order byte of destination register, and sign -e.g. tend to higher-order bytes
                    # load byte -> lb

li          register_destination, value
                    # load immediate value into destination register
                    # load immediate -> li
  1. store 指令：
1
2
3
4
5
sw          register_source, RAM_destination
                        # store word in source register into RAM destination

sb         register_source, RAM_destination
                        # store byte (low-order) in source register into RAM destination

example:

1
2
3
4
5
6
7
8
9
10
11
12
.data
var1:       .word   23      # declare storage for var1; initial value is 23

.text
__start:
lw          $t0, var1       # load contents of RAM location into register $t0;
                            # $t0 = var1

li          $t1, 5          # $t1 = 5   ("load immediate")
sw          $t1, var1       # store contents of register $t1 into RAM:
                            # var1 = $t1 done
done

Part3: 寻址

MIPS系统结构只能用load/store相关指令来实现寻址操作，包括三种寻址方式：

  • 装载地址： load address，相当于直接寻址，把数据地址直接载入寄存器。
  • 间接寻址： indirect addressing，间接寻址，把寄存器内容作为地址。
  • 基线寻址/索引寻址： based or indexed addressing， 相对寻址， 利用补偿值(offset)寻址
  1. 直接寻址/装载地址：load address:
    1
    la      $t0, var1

把var1在主存RAM中的地址拷贝到寄存器t0中，var1也可以是程序中定义的一个子程序标签的地址。

  1. 间接寻址： indirect addressing：
    1
    lw      $t2, ($t0)

主存中有一个字的地址存在t0中，按这个地址找到那个字，把字拷贝到寄存器t2中。

1
sw      $t2, ($to)

把t2中的字存入t0中的地址指向的主存位置。

  1. 基线寻址/索引寻址： based or indexed addressing：
    1
    lw      $t2, 4($t0)

把t0中地址+4所得的地址所对应的主存中的字载入寄存器t2中，4为包含在t0中的地址的偏移量。

1
sw      $t2, -12($t0)   # offset can be negative

把t2中的内容存入t0中的地址-12所得的地址所对应的主存。

基线寻址在以下场合特别有用：
1、 数组： 从基址出发，通过使用偏移量，存取数组元素。
2、 堆栈： 利用从堆栈指针或者框架指针的偏移量来存取元素。

example：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
.data
array1:     .space 12   # declare 12 bytes of storage to hold array of 3 integers

.text
__start:
la          $t0, array1      # load base address of array into register $t0
li          $t1, 5          # $t1 = 5 ("load immediate")
sw          $t1, ($t0)      # first array element set to 5;
                            # indirect addressing
li          $t1, 13         # $t1 = 13
sw          $t1, 4($t0)     # second array element set to 13

li          $t1, -7         # $t1 = -7
sw          $t1, 8($t0)     # third array element set to -7

done

四位四位地走
存入一个字，占用4个字节，消耗4个内存号。且地址偏移量可正可负

Part5 算术运算指令： Arithmetic Instructions

  • 算术运算指令地所有操作数都是寄存器，不能直接使用RAM地址或间接寻址。
  • 操作数地大小都为Word（4-Byte）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
add     $t0,$t1,$t2         # $t0 = $t1 + $t2; add as signed
                            # (2's complement) integers
sub     $t2,$t3,$t4         # $t2 = $t3 - $t4
addi    $t2,$t3, 5          # $t2 = $t3 + 5; "add immediate"
                            # (no sub immediate)
addu    $t1,$t6,$t7         # $t1 = $t6 + $t7;
addu    $t1,$t6,5           # $t1 = $t6 + 5;
                            # add as unsigned intergers
subu    $t1,$t6,$t7         # $t1 = $t6 - $t7;
subu    $t1,$t6,5           # $t1 = $t6 - 5;
                            # subtract as unsigned intergers

mult    $t3,$t4             # multiply 32-bit quantities in $t3 and $4,
                            # and store 64-bit result in special registers Lo and Hi: (Hi, Lo) = $t3 * $t4

div     $t5,$t6             # Lo = $t5 / $t6    (integer quotient)
                            # Hi = $t5 mod $t6 (remainder)
mfhi    $t0                 # move quantity in special register Hi to $t0:
                            # $t0= Hi
mflo    $t1                 # move quantity in special register Lo to $t1:
                            # $t1 = Lo, used to get at result of product or quotient

more    $t2,$t3             # $t2 = $t3

Part6: 程序控制指令： Control Instructions

  1. 分支指令（Branches）

条件分支的比较机制已经内建在指令中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
b           target # unconditional branch to program label target

beq     $t0,$t1,target  # branch to target if $t0 = $t1
blt     $t0,$t1,target  # branch to target if $t0 < $t1
ble     $t0,$t1,target  # branch to target if $t0 <= $t1
bgt     $t0,$t1,target  # branch to target if $t0 > $t1
bge     $t0,$t1,target  # branch to target if $t0 >= $t1
bne     $t0,$t1,target  # branch to target if $t0 <> $t1

beqz     $t0, lab  # branch to lab if $t0 = 0.
bnez     $t0, lab  # branch to lab if $t0 != 0.
bgez     $t0, lab  # branch to lab if $t0 >= 0.
bgtz     $t0, lab  # branch to lab if $t0 > 0.
blez     $t0, lab  # branch to lab if $t0 <= 0.
bltz     $t0, lab  # branch to lab if $t0 < 0.

bgezal  $t0, lab # if $t0 >= 0, then put the address of the next instruction into $ra and branch to lab
bgtzal  $t0, lab # if $t0 > 0, then put the address of the next instruction into $ra and branch to lab
bltzal  $t0, lab # if $t0 < 0, then put the address of the next instruction into $ra and branch to lab

  1. 跳转指令（Jumps）

    1
    2
    j       target  # unconditional jump to program label target
    jr      $t3     # jump to address contained in $t3 ("jump register")

  2. 子程序调用指令

子程序调用指令的实质是跳转并链接（Jump and Link），它把当前程序计数器的值保留到$ra中，以备跳回）

跳到子程序：

1
jal     sub_label       # "jump and link", preserve pc to $ra

sub_label为子程序的标签，如LOOP，SUB_ROUTINE

从子程序返回:

1
jr      $ra     # "jump register" jump as the value of $ra

返回到$ra中储存的返回地址对应的位置，$ra中的返回地址由jal指令保存

注意，返回地址存放在$ra寄存器中，如果子程序调用了下一级程序，或者递归调用，此时需要将返回地址保存在堆栈中，因为没执行依次jal指令就会覆盖$ra中的返回地址。

Part6：系统调用和I/O操作（SPIM仿真）

系统调用是指调用操作系统的特定子程序

系统调用用来在仿真器的窗口中打印或者读入字符串string，并可显示程序是否结束

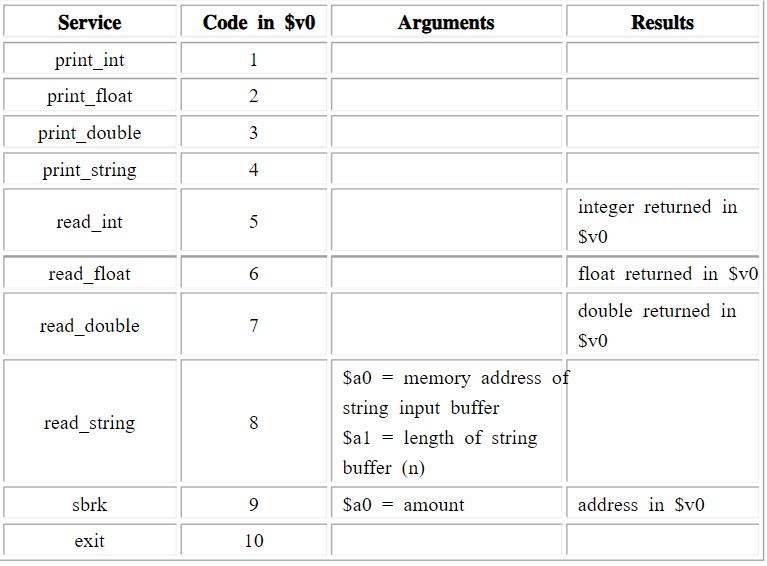

用syscall指令进行对系统子程序的调用

本操作首先支持$v0 and $a0-$a1中的相对值

调用以后的返回值（如果存在）会保存在$v0中。

1

e.g.

1
2
3
4
# 打印在$t2中的整数
li  $v0, 1
move    $a0, $t2
syscall

1
2
3
4
5
# read integer value, store in RAM location with label int_value (presumably declared in data section)
li      $v0, 5
syscall

sw      $v0, int_value
1
2
3
4
5
6
7
8
9
# print out string
.data
	string1:    .asciiz  "print this.\n"

.text
main:
    li   $v0, 4
    la   $a0, string1
    syscall
1
2
3
# to indicate end of program, use exit system call
li      $v0, 10
syscall

阶乘：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
.data
    msg: .asciiz"Enter a Number "
    msg1: .asciiz"The result is: "

.text
main:
    li $v0,4
    la $a0,msg
    syscall

    li $v0,5
    syscall

    move $s0,$v0
    li $s7, 1

factorial:
    mult $s0,$s7
    mflo $s7
    sub $s0,$s0,1
    bgt $s0,1,factorial

done:
    li $v0,4
    la $a0,msg1
    syscall

    move $a0,$s7
    li $v0,1
    syscall

    li     $v0, 10
    syscall

冒泡排序：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
.data
	Array: .word 21,4,12,6,89,17,33,10,9,51
	seperate:.asciiz " "

# for i(0~n-1)
# 	for j(0~n-i)

.text
main:
	la $t6,Array     # t6 = a[0]
    move $t7,$zero   # t7 = 0
    li $t8,10        # t8 = 10 (size)
    move $t9,$zero   # t9 = 0

loop1:
    move $t9,$zero   # t9 = 0

loop2:
	move $t0,$t9     # t0 = t9
    mul $t0,$t0,4	 # t0 = 4*t9
    addu $t1,$t0,$t6
    lw $t2,0($t1)   # t2 = a[t9]

	addi $t0,$t9,1   # t0 = t9 + 1
    mul $t0,$t0,4
    addu $t4,$t0,$t6
    lw $t3,0($t4)	# t3 = a[t9+1]

    bge $t2,$t3,skip # if(t2 >= t3) goto skip
    sw $t3,0($t1)  # if(t2 < t3) swap
    sw $t2,0($t4)

skip:
   addi $t9,$t9,1   # t9++
   addi $t0,$t9,1   # t0 = t9 + 1
   sub $t1,$t8,$t7    # t1 = t8 - t7
   blt $t0,$t1,loop2
   addi $t7,$t7,1
   sub $t2,$t8,1
   blt $t7,$t2,loop1

set:
	move $t7,$zero

done:
	move $t0,$t7
   	mul $t0,$t0,4
   	addu $t1,$t0,$t6
   	lw $a0,0($t1)
  	li $v0,1
   	syscall

   	la $a0,seperate
   	li $v0,4
   	syscall

   	addi $t7,$t7,1
   	blt $t7,10,done

函数调用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
.text
.globl main
main:
	addi $a1, $0, 2
	addi $a2, $0, 3

	jal print_two_number
	jal addfunction
	j result

addfunction:
	add $v1, $a1, $a2
	jr $ra

print_two_number:
	move $a0, $a1
	li $v0, 1
	syscall
	la $a0, change
	li $v0, 4
	syscall

	move $a0, $a2
	li $v0, 1
	syscall
	la $a0, change
	li $v0 4
	syscall

	jr $ra

result:
	move $a0, $v1
	li $v0, 1
	syscall

	la $a0, change
	li $v0, 4
	syscall

	li $v0, 10
	syscall


.data
	change:
		.asciiz "\n"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
###########################################################################
#
#    #include<iostream>
#    using namespace std;
#    int add(int a, int b) {
#        int sum;
#        sum = a + b;
#        return sum;
#    }
#
#    int main() {
#      int a = 2;
#      int b = 3;
#      int sum = add(a,b)
#      cout << sum << endl;
#      return 0;
#    }
#
###########################################################################
.text
.globl main
main:
  addi $a1,$0,2                             # $a1: the register to save 2, parameters are stored in registers $a0 - $a3
  addi $a2,$0,3                             # $a2: the register to save 3

  jal print_two_number                      # print two immediates
  jal addfunction                           # jump to a function addfunction
  j result                                  # print result

addfunction:                                # add function
  add $v1,$a1,$a2                           # Calculate the sum and save it into $v1, the registers $v0 and $v1 save the return value
  jr $ra                                    # The return address is saved in $ra

print_two_number:
  move $a0,$a1                                     # move the value into $a0
  li $v0, 1                                        # load appropriate system call code into register $v0
  syscall
  la $a0, change                                   # load address of string "change"
  li $v0, 4                                        # load appropriate system call code into register $v0
  syscall

  move $a0,$a2
  li $v0, 1                                        # load appropriate system call code into register $v0
  syscall
  la $a0, change                                   # load address of string "change"
  li $v0, 4                                        # load appropriate system call code into register $v0
  syscall

  jr $ra

result:
  move $a0,$v1
  li $v0, 1                                        # load appropriate system call code into register $v0
  syscall

  la $a0, change                                   # load address of string "change"
  li $v0, 4                                        # load appropriate system call code into register $v0
  syscall

  li $v0, 10                                       # exit
  syscall

.data                                              # statement of data
  change:                                          # name of string
       .asciiz "\n"                                # definition of string
Donate? comment?
